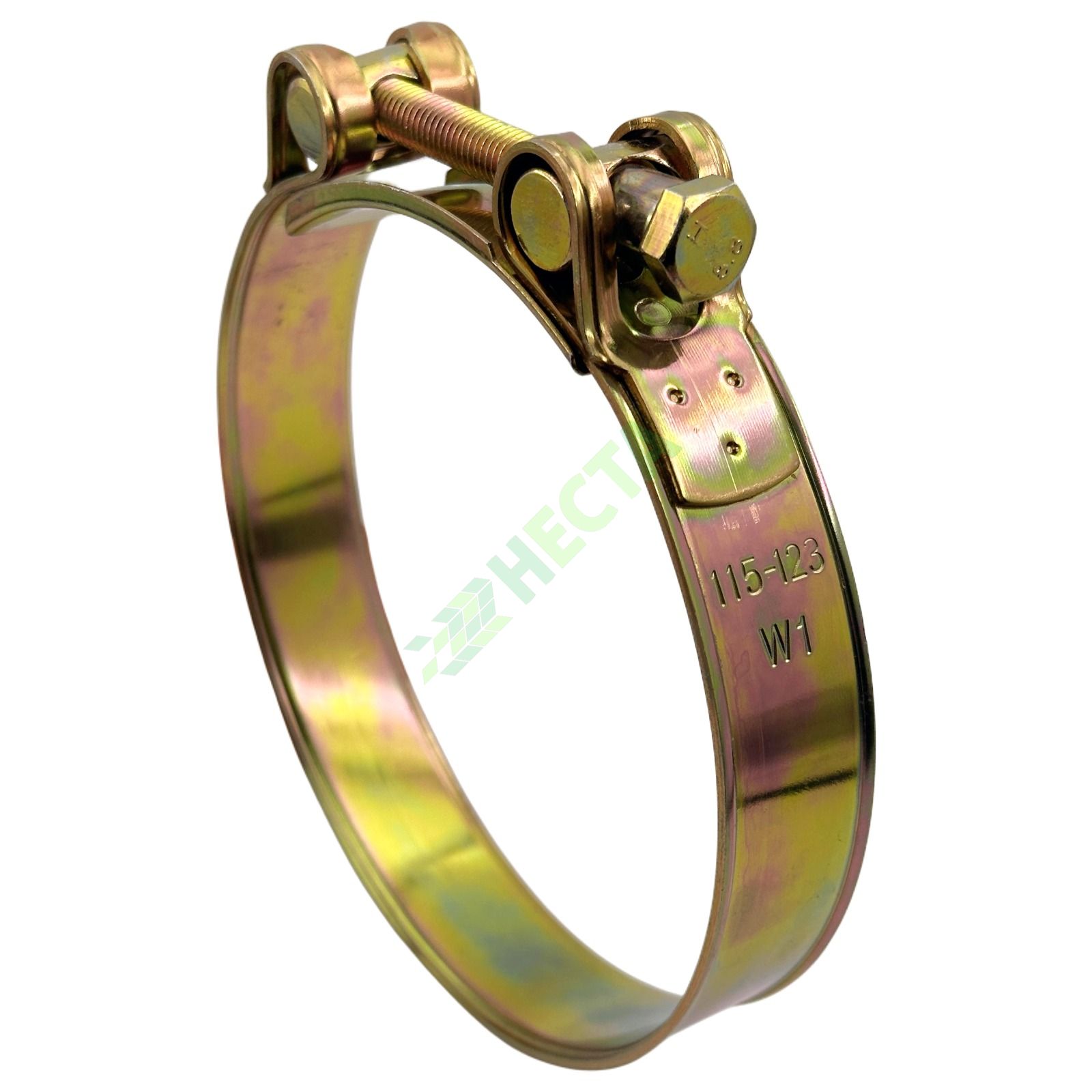

Colier Heavy Duty pentru furtun layflat , tuburi inox și tuburi flexibile
Colierul Heavy Duty AH025W1-073079-01 este conceput pentru fixarea sigură a furtunurilor layflat cu diametrul de 48mm la 158mm (2 "–6 "), fiind recomandat în special pentru sisteme de irigații agricole cu solicitări mecanice și presiuni de lucru ridicate.
Face parte din seria Heavy Duty cu bandă lată de 25 mm, destinată aplicațiilor în care un colier standard poate să nu ofere nivelul necesar de rezistență și stabilitate.
Construcția robustă, banda din oțel inoxidabil, șurubul M8x85 și piulița tip D permit realizarea unei prinderi ferme și uniforme în jurul furtunului. Colierul poate fi utilizat pentru conectarea furtunurilor layflat la racordurile metalice din instalațiile de irigare, stații de pompare și alte echipamente compatibile.
De ce să alegi un colier Heavy Duty cu bandă de 25 mm?
Banda din oțel inoxidabil de 25 mm lățime oferă o construcție robustă pentru aplicații solicitante.
Lățimea mare a benzii contribuie la distribuirea forței de strângere pe o suprafață mai mare a furtunului layflat, reducând solicitarea locală asupra materialului în zona de prindere.
Profilul convex și marginile fără bavuri contribuie, de asemenea, la protejarea furtunului împotriva deteriorării în timpul montajului și utilizării.
Avantaje principale
- Bandă Heavy Duty de 25 mm pentru aplicații cu solicitări ridicate;
- construcție din oțel inoxidabil;
- potrivit pentru furtunuri layflat cu diametrul de 48mm - 158mm;
- forță de strângere distribuită la 360°;
- piuliță tip D cu blocare mecanică;
- șurub M8 x 85;
- construcție sudată în 3 puncte pentru rezistență structurală;
- margine convexă, fără bavuri, pentru protejarea furtunului;
- montare cu cheie SW13;
- cuplu minim de strângere: 25 Nm;
- design compact, potrivit inclusiv pentru montaj în zone cu spațiu limitat.
Fixare uniformă a furtunurilor layflat
Mecanismul de strângere utilizează o piuliță tip D, concepută pentru reducerea solicitării asupra șurubului și pentru realizarea unei blocări mecanice stabile.
În combinație cu banda lată și construcția sudată în trei puncte, sistemul permite aplicarea unei forțe de strângere echilibrate pe întreaga circumferință de 360°.
Astfel, colierul poate asigura o prindere fermă între furtunul layflat și racordul compatibil al instalației.
Pentru ce se utilizează colierul pentru tuburi ?
Aplicația principală este reprezentată de sistemele de irigații agricole, în special instalațiile în care sunt utilizate furtunuri layflat cu diametrul exterior compatibil de 48mm - 158 mm.
Colierul poate fi utilizat pentru:
Conform domeniilor de aplicare indicate pentru această gamă, colierele pot fi utilizate și în industria vehiculelor comerciale, industria maritimă și navală, utilaje de construcții, fabricarea motoarelor, industria minieră, feroviară, chimică și producția de mașini, în funcție de compatibilitatea dimensională și cerințele instalației.
Specificații tehnice
| Specificație | Valoare |
|---|
| Cod produs | COL48x158 |
| Tip produs | Colier Heavy Duty pentru furtun furtune plate |
| Aplicație principală | Sisteme de irigații, tuburi flexibile, tuburi inox, cosuri de fum |
| Diametru compatibil (D) | 48– 158mm |
| Diametru în inch | 2"–6" |
| Lățime bandă (L) | 26 mm |
| Grosime bandă (S) | 1,4mm -1,7mm (pentru cel de 6 toli |
| Dimensiune b1 | 28,0 mm |
| Șurub | M8 x 85 |
| Cheie necesară (SW) | 13 mm |
| Cuplu minim de strângere | 25,0 Nm |
| Tip piuliță | Piuliță D cu blocare mecanică |
| Construcție bandă | Sudată în 3 puncte |
| Margine bandă | Profil convex, fără bavuri |
| Distribuția forței de strângere | 360° |
| Material bandă | Oțel inoxidabil |
| Ambalare | 50 buc./cutie |
Montaj
Pentru montaj, colierul se poziționează în jurul furtunului layflat și al racordului compatibil, după care șurubul se strânge folosind o cheie SW13.
Cuplul minim de strângere specificat pentru acest model este de 25 Nm.
Înainte de montaj, verifică dacă diametrul exterior al ansamblului se încadrează în intervalul de lucru al colierului, respectiv 48mm -158 mm.
Întrebări frecvente
Pentru ce diametru de furtun este potrivit acest colier?
Modelul respectiv este destinat furtunurilor și ansamblurilor cu diametrul de prindere cuprins între 48mm și 158 (2"–6").
Este potrivit pentru furtunuri layflat de irigații sau alte tuburi flexibile?
Da. Aplicația principală a modelului este fixarea furtunurilor layflat utilizate în sisteme de irigații agricole. Se utilizeaza si la cosurile de fum precum si la alte furtune sau tuburi flexibile ce necesita o fixare ferma
Ce lățime are banda colierului?
Banda are o lățime de 22 mm, specifică acestei serii Heavy Duty.
Din ce material este realizată banda?
Banda este realizată din oțel inoxidabil.
Ce cheie este necesară pentru montaj?
Pentru strângere este necesară o cheie SW13 (13 mm).
Care este cuplul minim de strângere?
Cuplul minim specificat este de 25,0 Nm.
